ВНИМАТЕЛЬНО СМОТРИТЕ РАСПИНОВКУ НА ВЫКЛЮЧАТЕЛЕ, КОТОРЫЙ У ВАС В РУКАХ.
Один из вопросов которые я себе задал. А сколько проводов должно идти к выключателю. Я решил для себя так. (думаю составители ПУЭ решили так же) прогресс на месте не стоит, и там где сегодня пластиковый корпус и лампочка, завтра будет высокотехнологичная штука. И тогда куда как дешевле просто подключить к ней жилу, чем перекладывать кабель. (А не разбираться потом, опасное ли здесь было помещение.)
Это во-первых.
А во вторых - ПУЭ четко указывает наличие РЕ проводника (РЕ - Protect Earth - защитная земля - заземление). А РЕ проводник становится РЕ проводником не когда его на заводе в желто-зелёную изоляцию запаивают, а когда он подключается к РЕ системе.
ПУЭ7
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный - L, нулевой рабочий - N и нулевой защитный - РЕ проводники).
СП31-110-2003
9.1 Групповые линии освещения могут быть одно-, двух- и трехфазными в зависимости от их протяженности и числа присоединенных светильников. При этом в двух- и трехфазных групповых линиях запрещается использование предохранителей и однополюсных автоматических выключателей. Однофазные групповые линии следует выполнять трехпроводными, двухфазные - четырехпроводными и трехфазные - пятипроводными с отдельными N и РЕ проводниками.
См п.7.1.70. ПУЭ. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36. и не являются основанием для выполнения электропроводок двухпроводными.
Понятие "линия" в ПУЭ не определяется (или я не нашел).
появляется это слово в п 1.1.3
Электроустановка - совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии.
Полагаю что любой провод\кабель\шнур\шина является линией. соответственно если проводников больше чем один (два и более) линия считается групповой.
Так что мое мнение к выключателю как и ко всем светильникам землю тянем, и пофиг что она там болтается.
Только не нужно её в подрозетнике под корень резать.
Дальше несколько схем.
Принципиальная схема без распаечных коробок
Распиновка проходных выключателей без распаечных коробок
соответственно количество лампочек по выбору стреляющего.
Если лампочка одна, то хватит 4х жильного провода.

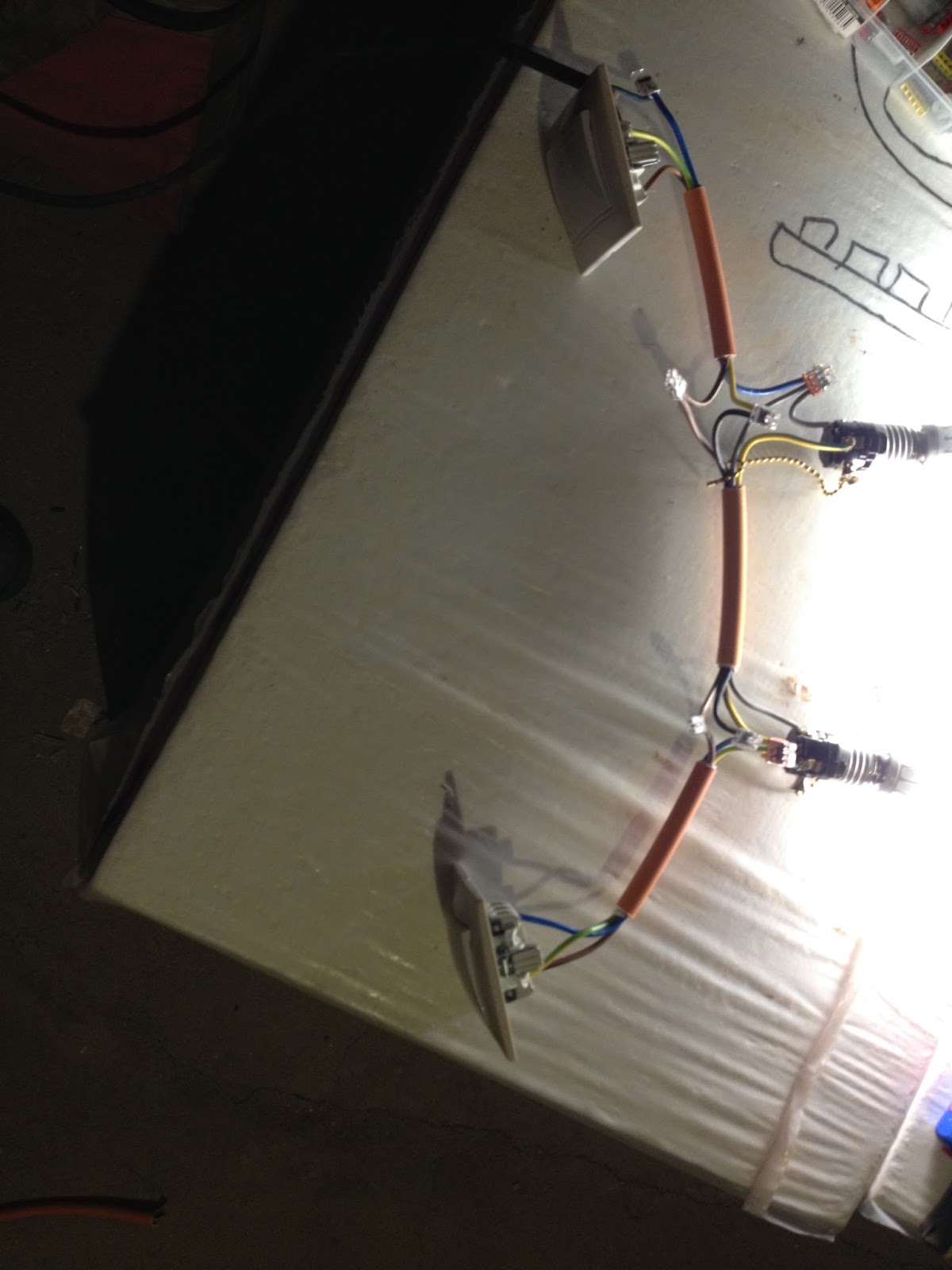

Еще одна схема с распиновкой.
